Artikelnummer: 095350 Kategorie:

wodtke Differenzdruckwächter DS 01 L

Comfort-Paket inkl. Befestigungsmaterial für Aufputzmontage. Bestehend aus: Differenzdruck-Controller DS 01 L, Druckmessadapter, Druckmessrohr, Temperaturmessadapter und hitzebeständigem Silikonschlauch (5m)

1.291,03

inkl. 19 % MwSt.

zzgl. Versandkosten

Lieferzeit: 5-7 Tage

wodtke DS 01 L Differenzdruck-Controller

Anwendungsbereich

Niedrigenergie-, Passiv- bzw. Minergiehäuser verfügen wegen der dichten Bauweise häufig über eine kontrollierte Wohnungslüftung. Der gleichzeitige Betrieb von kontrollierter Wohnungslüftung und Feuerstätten kann ohne zusätzliche Sicherheitseinrichtung erfolgen, wenn die Feuer stätten raumluftunabhängig betrieben werden.

Wenn raumluftabhängige Feuerstätten in Häusern mit Lüftungsanlagen betrieben werden, müssen die länderspezifischen Vorschriften und Regeln beachtet werden, z.B. in Deutschland entsprechend § 4 Absatz 2 der Feuerungsverordnungen besondere Maßnahmen ergriffen werden: Es muss verhindert werden, dass durch die Lüftungsanlage hohe Unterdrücke im Aufstellungsraum entstehen, die zur Beeinträchtigung des Feuerstättenbetriebs bis hin zu Rauchgasaustritt führen könnten.

Der Differenzdruck-Controller wodtke DS01 L ist eine TÜV-geprüfte, allgemein bauaufsichtlich zugelassene Sicherheits- Einrichtung zur Gewährleistung des gleichzeitigen Betriebs von Lüftungsanlagen und raumluftabhängigen Feuerstätten. Im DS01 L sind moderne Elektronik, Software und Präzisionsfeinmechanik vereint.

Funktionen

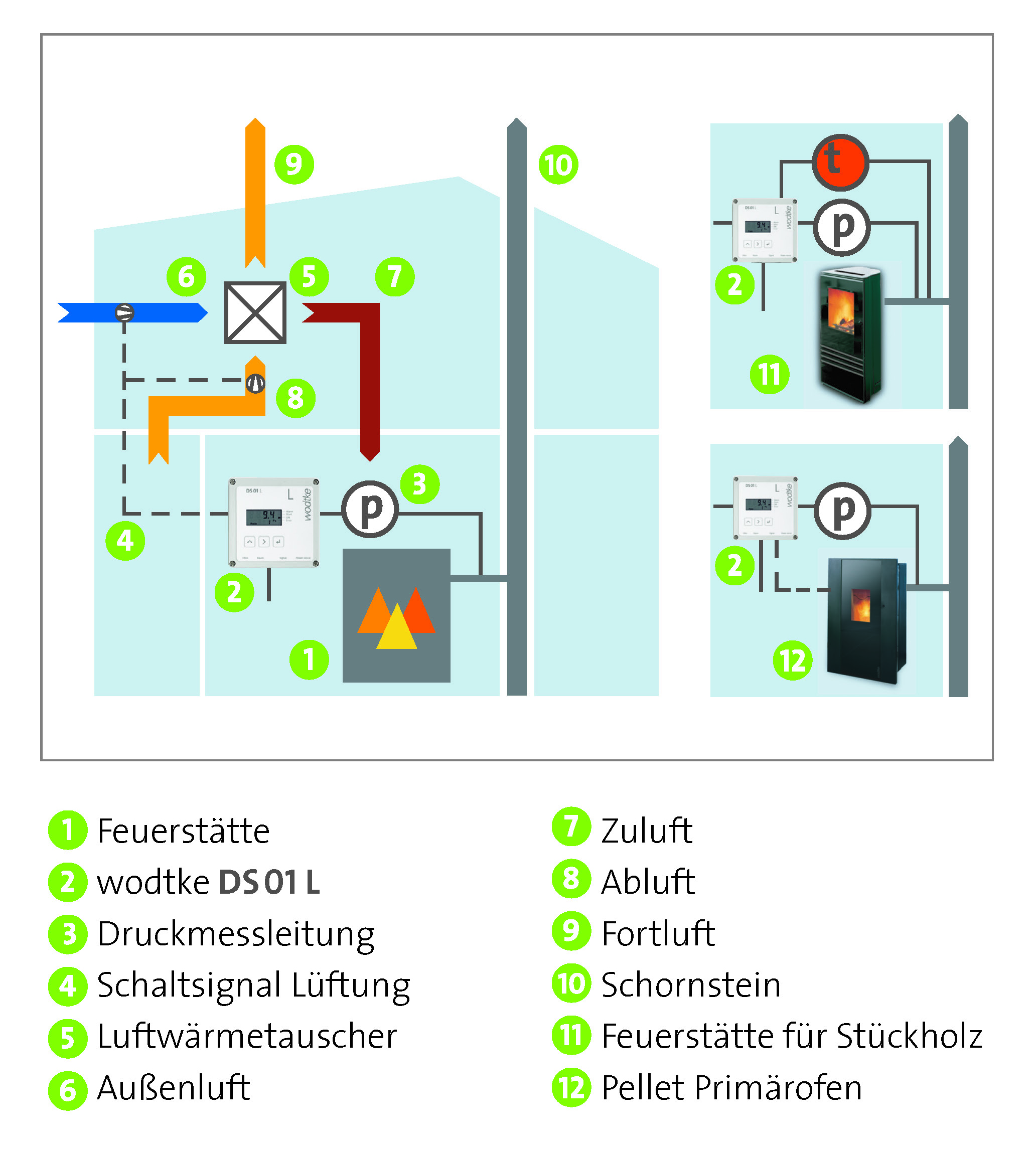

  • Überwachung Der wodtke DS01 L überwacht dauerhaft den Differenzdruck zwischen dem Verbindungsstück der Abgasanlage einer raumluftabhängigen Feuerstätte und dem Aufstellungsraum. Bei Unterschreitung eines Mindestwertes des Differenzdrucks wird die Lüftungsanlage abgeschaltet. Die Überwachung ist nur bei Betrieb der Feuerstätte aktiv.
  • Anzeige Das große LED Display zeigt neben dem Systemzustand immer den Schornsteinzug an, der eine wichtige Information für den richtigen Betrieb der Feuerstätte ist.
  • Einregulierung Anhand der Druckmessung kann die Lüftungsanlage auf die vorhandene Feuerstätte eingestellt werden.
  • Anpassung Der Abschaltwert kann auf die jeweilige Systemkombination aus Feuerstätte und Lüftungsanlage angepasst werden.
  • Kalibrierung Die automatische, zyklische Kalibrierung bietet ein Maximum an Sicherheit. Die integrierte Auswertelogik verhindert ein zu sensibles Ansprechen bei Winddruckschwankungen oder beim Kaltstart der Feuerstätte.
  • Automatikreset Nach einer Störabschaltung der Lüftungsanlage durch den DS01 L ermöglicht dessen Auswertelogik eine Wiederinbetriebnahme der Lüftungsanlage.
Nennmessbereich -50 bis + 50 Pa Versorgungsspannungs-Bereich 195 - 244 VAC Umgebungstemperatur 0...50°C Anzeige LC-Display mit 4 großen Ziffern für Anzeige Differenzdruck bis 200 Pa, Schrittweite 0,2 Pa, 3 kleine Ziffern für Grenzwert oder Einschaltverzögerung und mehrere Sonderzeichen Elektrischer Anschluss Schraubklemmen für Draht- 2,5mm für Kabel durch 3 PG-Verschraubungen Druckmessschlauch Silikonschlauch Innen- 5 mm, Außen- 11 mm, max. Länge 20 m Gehäuse Wandaufbaugehäuse 120 x 120 x 75 mm Schlauchtüllen und PG-Verschraubungen unten, Anzeige und Tasten im Deckel Schutzart IP 54 Allgemeine bauaufsichtliche Zulassung Deutsches Institut für Bautechnik (DIBt, Nummer Z-85.1-2) CE-Kennzeichnung siehe Konformitätserklärung
Nutzen Sie gern unser Kontaktformular. Über unser Formular können Sie eine persönliche Nachricht oder einen Rückruf zu Ihrer gewünschten Zeit anfordern. Unsere Mitarbeiter stehen Ihnen für alle Fragen rund um das Thema Lüftung und den Verkauf zur Verfügung.

    E-Mail:* (Pflichtfeld)

    Ihre Nachricht

    Bitte rufen Sie mich an.

    Datum:

    Uhrzeit:

    Telefon:

    Marke

    wodtke

    wodtke ist ein führender Hersteller von innovativen Kaminöfen, Pelletöfen und Elektrowärme. Wir bieten zukunftsweisende Lösungen für das Heizen und die Wohlfühlwärme im Wohnraum – immer verbunden mit dem Anspruch auf Nachhaltigkeit.

    Zusätzliche Information

    Gewicht 2 kg
